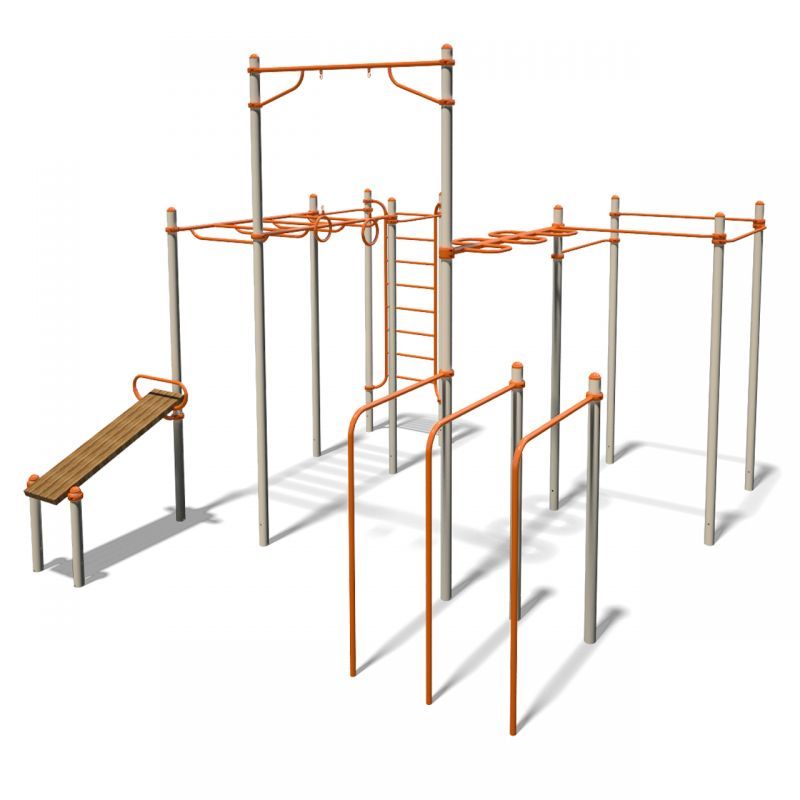

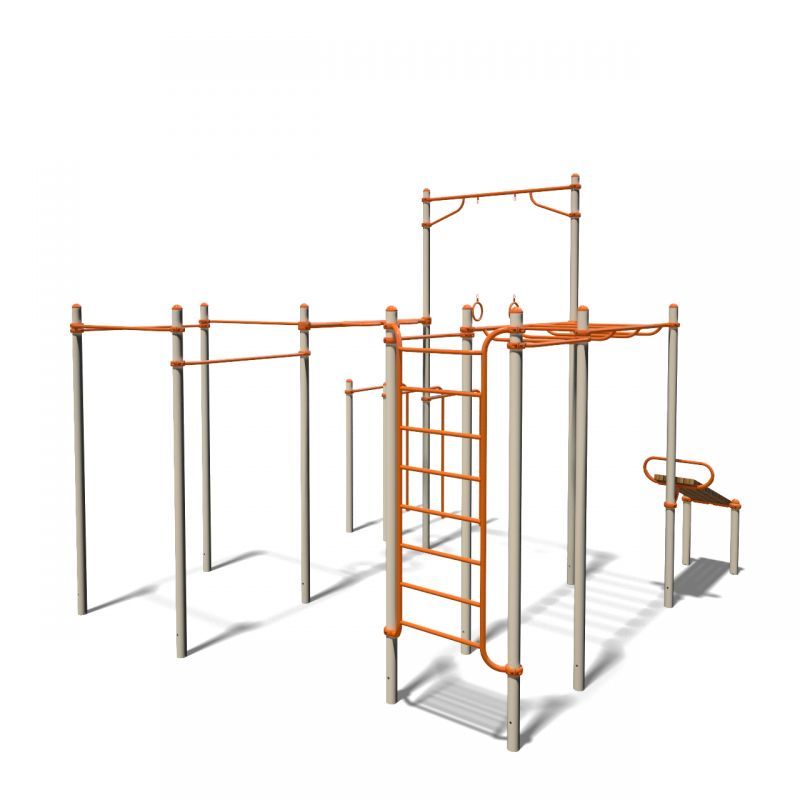

Спортивный комплекс состоит из восемьнадцати опорных столбов (металлические трубы диаметром 89 мм и толщиной стенки 4 мм). Высота опорных столбов от 2500 мм до 5800 мм от поверхности основания. Высота размещения перекладин от 2300 мм до 5700 мм.
Спортивный комплекс включает в себя пять перекладин, которые изготовлены из трубы диаметром 32 мм. Перекладины закреплены на столбах клемовым соединением (два полукольца – хомуты), которые соединяются винтами и само контрящими гайками М8. Винт - ГОСТ11738-84 Гайка DIN 985 (ГОСТ Р 50273)
Перекладина для колец изготовлена из трубы 42 мм, имеет четыре места крепления (клеммы). Кольца изготовлены из трубы диаметром 26 мм, и подвешены на цепях.
Рукоход является цельносварной конструкцией. Основание – труба диаметром 42 мм, перекладины - изогнуты и выполнены из трубы диаметром 33 мм. Рукоход закрепляется в четырех точках на клеммы, аналогично перекладинам комплекса.
Второй рукоход является цельносварной конструкцией. Он состоит из двух труб основания (труба диаметром 42 мм), семи перекладин (труба диаметром 33 мм), четырех клемм для закрепления на столбах.
Шведская лестница является цельносварной конструкцией. Она состоит из двух труб основания (труба диаметром 42 мм), восьми перекладин (труба диаметром 33 мм), четырех клемм для закрепления на столбах. Верхняя перекладина выполнена с выносом 35 мм.
Также комплекс включает тройные параллельные брусья, выполненные из трубы диаметром 42 мм. Высота до рабочей поверхности брусьев 1500 мм, длина 1500 мм, ширина между парами брусьев 600 мм.
Опорные столбы закрыты заглушкой в виде полусферы изготовленной из металла.
Все металлические детали покрыты порошковой краской, нанесенной методом трибостатического напыления с последующим обжигом в печи удовлетворяет нормам ГОСТ 9.401. Сталь марки Ст3 по ГОСТ 380-2005
Нагрузка, кг: | 150 |
Длина, мм: | 5181 |
Ширина, мм: | 5511 |
Высота, мм: | 4127 |
Вес, кг: | 622,3 |
